Os conectores para fans na placa-mãe fornecem a energia necessária para que as ventoinhas mantenham seu computador refrigerado. Além disso, em alguns casos, permitem controlar a velocidade da rotação. Neste artigo, vamos explicar tudo o que você precisa saber sobre esses componentes essenciais para o bom funcionamento do seu PC.
O que são conectores para fans na placa-mãe?
Imagine um pequeno conector com três ou quatro pinos localizado na placa-mãe. Do outro lado, o fan possui um conjunto de fios que se encaixa perfeitamente nesse conector. É através dele que a energia flui da placa-mãe para o fan, garantindo a rotação das pás e a circulação de ar dentro do gabinete.
Embora o nome oficial seja “Molex KK”, é comum encontrar referências como “SYSFAN” (para fans do gabinete) e “CPUFAN” (para o fan do processador) no manual da placa-mãe. Apesar de terem o mesmo formato físico, cada conector possui uma função específica.
Tabela de conteúdo
Como funcionam os conectores para fans?
A principal função do conector é fornecer energia ao fan. Um conector de três pinos possui fios com cores que podem variar de acordo com o fabricante, mas geralmente preto representa o terra, vermelho o positivo e amarelo o retorno do sinal de rotação.
Já o conector de quatro pinos possibilita uma operação avançada chamada PWM (Pulse Width Modulation). Essa tecnologia regula a velocidade do fan ao ligar e desligar a energia rapidamente. Por exemplo, se o fan estiver configurado para funcionar a 50% da capacidade, o PWM liga e desliga a energia em intervalos tão curtos que imperceptíveis ao olho humano, simulando uma rotação constante à metade da velocidade máxima.
Para facilitar a conexão e evitar erros, o conector possui uma guia plástica que se encaixa em um recorte correspondente no fan. Dessa forma, não há como instalar o plug de forma invertida.
Como conectar os fans na placa-mãe?

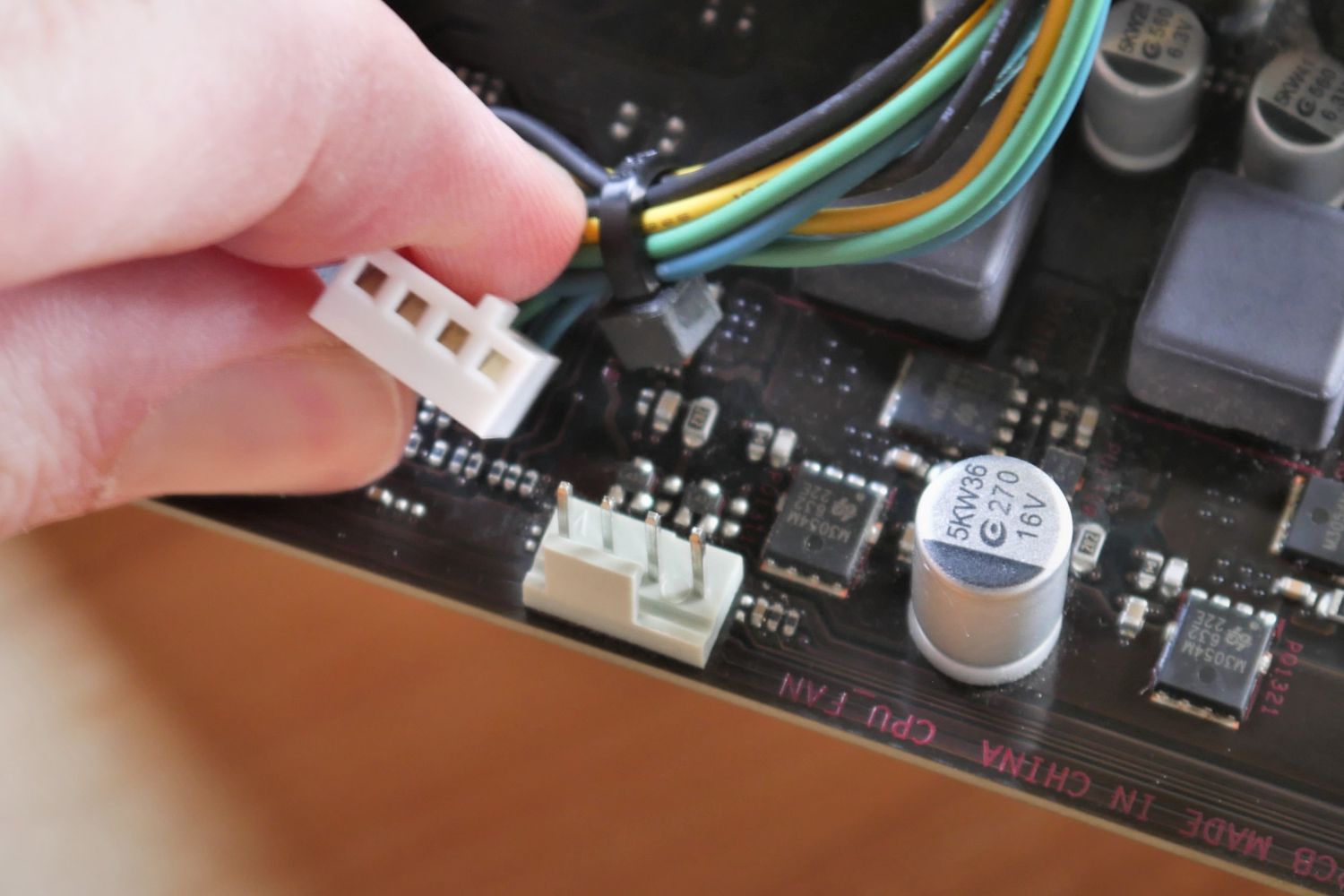

Para conectar o fan, basta encaixar o plug do cabo na porta (header) correspondente na placa-mãe. Observe a guia e o recorte para garantir o alinhamento correto. Pressione suavemente até sentir que o conector está firme e nivelado com a placa-mãe.
Não há nenhuma trava para prender o conector, portanto, para remover o fan, basta puxá-lo com cuidado para fora do header.
Quantos conectores para fans a placa-mãe possui?
A quantidade de conectores varia de acordo com o modelo da placa-mãe. A maioria possui pelo menos dois: um para o processador e outro para um fan do gabinete.
Posso conectar um fan de 3 pinos em um conector de 4 pinos?
Sim, é possível conectar um fan de 3 pinos em um header de 4 pinos. No entanto, isso desabilita o recurso de PWM, ou seja, você não poderá controlar a velocidade do fan por esse método.
É importante ressaltar que o PWM é o método preferido para controle de velocidade, pois permite rotações mais baixas e silenciosas. Mesmo sem PWM, algumas placas-mãe oferecem opções para ajustar a tensão fornecida ao fan, influenciando indiretamente a velocidade. Consulte o manual da sua placa-mãe para verificar os modos de controle de fan disponíveis.
Leia também: Portas de placa-mãe: conhecendo os conectores do seu computador
Os conectores para fan desempenham um papel fundamental no resfriamento do seu computador. Apesar da aparente simplicidade, eles garantem o funcionamento adequado dos fans e ajudam a manter a temperatura ideal dos componentes.
